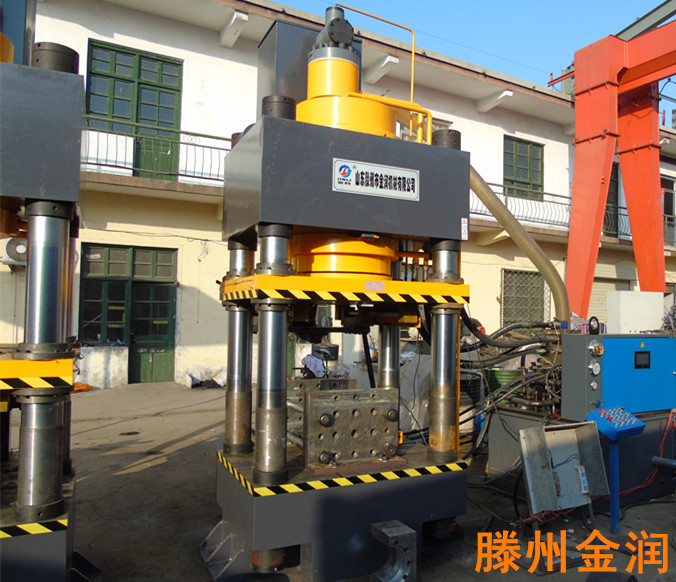

油压机结构中较典型的主要有三梁四柱式油压机、双柱下拉式油压机、龙门式油压机、框架式和单臂式等，其中三梁四柱式油压机为通用型油压机的常用型式。     三梁四柱式油压机由上横梁、下横梁、4个立柱和16个内外螺母组成一个封闭的框架，框架承受全部的工作载荷。工作缸固定在上横梁上，工作缸内有工作柱塞与活动横梁相连接。活动横梁以4根立柱为导向，在上、下横梁之间往复运动。活动横梁下面固定有上砧，而下砧则固定与下横梁上的工作台上。当高压液体进入工作缸后，对柱塞产生很大的压力，推动柱塞、活动横梁及上砧向下运动，使工件在上、下砧之间产生塑性变形。同时在完成工作之后实现回程运动。
